Teste de Estanqueidade

8.2) Ensaio de estanqueidade

8.2.1 Condições gerais

O ensaio de estanqueidade deve ser realizado para detectar possíveis vazamentos na rede a pressões de operação.

Deve ser realizada uma criteriosa inspeção visual da rede de distribuição inter na e particularmente das juntas e conexões, para se detectar previamente qualquer tipo de defeito durante sua execução, antes da realização do ensaio.

O ensaio deve ser realizado após a montagem da rede, com ela ainda exposta, podendo ser realizado por par tes e em toda a sua extensão, sob pressão de no mínimo 1,5 vez a pressão de trabalho máxima admitida.

O ensaio deve ser realizado com ar comprimido ou gás inerte.

8.2.2 Preparação para o ensaio de estanqueidade

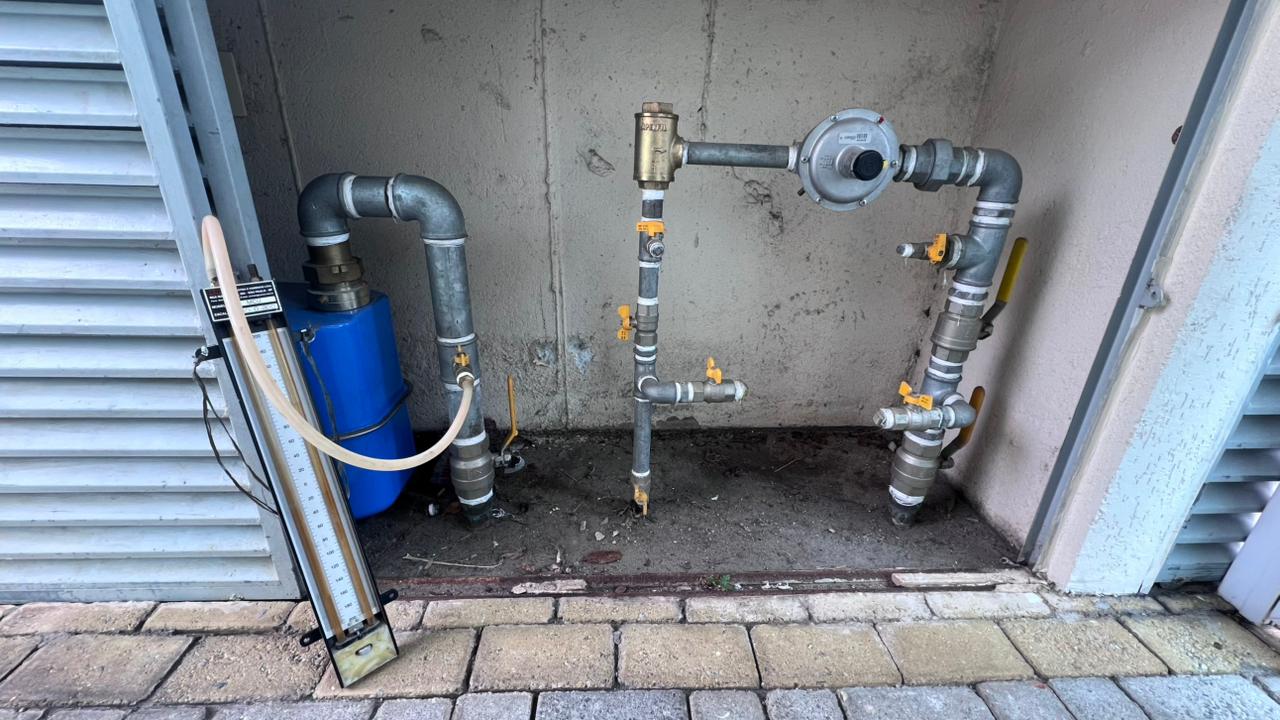

Deve ser utilizado um instrumento de medição da pressão calibrado, de for ma a garantir que a pressão a ser medida encontre-se entre 25 % a 75 % do seu fundo de escala, graduado em divisões não maiores que 1 % do final da escala.

O tempo do ensaio deve ser de no mínimo 60 min.

O tempo mínimo de ensaio pode ser alterado desde que sejam utilizadas metodologias reconhecidas para cálculo desse tempo

8.2.3 Procedimento do ensaio de estanqueidade

Devem ser realizadas as seguintes atividades:

• a) todas as válvulas dentro da área de prova devem ser ensaiadas  na posição aber ta, colocando nas extremidades livres em comunicação com a atmosfera um bujão para ter minais com rosca ou um flange cego para terminais não roscados;

• b) deve ser considerado um tempo adicional de 15 min para estabilizar o sistema com base na temperatura ambiente;
• c) a pressão deve ser aumentada gradativamente em inter valos não superiores a 10 % da pressão de ensaio, fornecendo tempo necessário para sua estabilização;

• d) a fonte de pressão deve ser separada da tubulação logo após a pressão na tubulação atingir o valor de ensaio;
• e) a pressão deve ser verificada durante todo o período de ensaio, não podendo ser observadas variações perceptíveis de medição;
• f) se for obser vada  uma diminuição da pressão de ensaio, o vazamento deve ser localizado e reparado. Neste caso, o ensaio deve ser repetido;

Uma vez finalizado o ensaio, deve-se fazer uma exaustiva limpeza interior da tubulação por meio de jatos de ar comprimido ou gás iner te, por toda a rede de distribuição inter na. Este processo deve ser repetido tantas vezes quantas sejam necessárias até que o ar ou gás de saída esteja livre de óxidos e partículas.

Deve ser emitido um laudo do ensaio após a sua finalização e antes de se realizar a purga.

9) Manutenção

9.1 Considerações gerais

A manutenção da rede de distribuição interna deve ser realizada sempre que houver necessidade de reparo em alguns dos seus componentes, de forma a manter as condições de atendimento aos requisitos estabelecidos nesta Norma.

9.2 Drenagem do gás combustível da rede (descomissionamento)

Trechos de tubulação com volume hidráulico total de até 50 L podem ser purgados diretamentecom ar comprimido. Acima deste volume, a purga deve ser feita obrigatoriamente com gás inerte.

As purgas devem ser realizadas injetando-se o gás inerte ou ar comprimido de forma contínua, não se admitindo que, durante a operação, os lugares da purga permaneçam desatendidos pelos técnicos responsáveis pela operação.

Os cilindros ou sistemas de alimentação de gás inerte ou ar comprimido devem estar munidos de reguladores de pressão, manômetros e válvulas apropriados ao controle da operação de drenagem do gás combustível.

Todos os produtos da purga devem ser obrigatoriamente canalizados para o exterior das edificações em local e condição seguros, não se admitindo o despejo desses produtos em seu interior, devendo ser evitada a existência de qualquer fonte de ignição no ambiente onde se realiza a purga.

Deve ser evitado o risco de acúmulo de misturas ar-gás que possam vir a entrar nas edificações e ambientes fechados através de aberturas como por tas, janelas e galerias de águas pluviais existentes nas proximidades do local da drenagem do gás. Devem ainda ser considerados:

• a) a densidade relativa do gás, ou seja, gases com densidades relativas inferiores a 1 como o gás natural, tendem a subir quando liberados na atmosfera, enquanto que gases com densidades relativas superiores a 1 como o GLP, tendem a descer;
• b) os movimentos da atmosfera, como ventos e correntes, para que não canalizem os produtos da purga para o interior das edificações ou espaços fechados, devendo os técnicos responsáveis pela operação manter observação contínua a esse respeito.

A purga do gás combustível pode ser feita também por meio de queima em ambiente externo e ventilado.

Quando a drenagem do gás combustível for realizada com gás inerte, devem ser tomados cuidados especiais para evitar que o gás inerte venha a baixar o teor de oxigênio do ambiente a níveis incompatíveis com a vida humana.

No caso de drenagem com ar comprimido, é vedada a utilização de chama ou outra fonte de ignição para essa finalidade.

Recomenda-se que seja realizado o monitoramento da operação por meio de equipamentos ou métodos apropriados (por exemplo: oxiexplosímetro devidamente calibrado).

9.3 Recomissionamento

O recomissionamento de uma rede de distribuição de gás combustível pode ser tratado sob três

aspectos:

a) quando o trecho considerado da rede foi somente despressurizado;

b) quando o trecho foi purgado ou contaminado apenas com ar ou gás inerte;

c) quando o trecho sofreu modificações, podendo ter sido contaminado com resíduos sólidos ou

líquidos, além de ar ou gás inerte.

Quando o trecho considerado da rede foi apenas despressur izado, sem que tenha ocorrido nenhuma contaminação do gás combustível, a única precaução a tomar antes da sua repressurização é verificar se as válvulas de bloqueio, em todos os pontos de consumo, estão fechadas.

Quando o trecho foi purgado ou contaminado apenas com ar ou gás iner te, o procedimento deve

seguir o descrito em 8.3.

Quando o trecho sofreu modificações, podendo ter sido contaminado com resíduos sólidos ou líquidos, além de ar ou gás inerte, o procedimento deve seguir o descrito em 8.1, 8.2 e 8.3.

Recomenda-se que seja realizado o monitoramento da operação através de equipamentos ou métodos apropriados (por exemplo: oxiexplosímetro devidamente calibrado).

Norma NBR 15358 (Redes de distribuição para gases combustíveis em instalações comerciais e industriais – Projeto e execução)

4.3 Inspeção periódica (para estabelecimentos comercias e industrias)

”A inspeção periódica deve ser realizada em períodos máximos de 12 meses, podendo variar para menos em função de riscos decorrentes das situações construtivas e de uso de acordo com avaliação e registros realizados pelo responsável da inspeção.”

Norma NBR 15526 (Redes de distribuição interna para gases combustíveis em instalações residenciais e comerciais — Projeto e execução)

4.6 Inspeção periódica (para estabelecimentos residenciais)

“Recomenda-se que sejam realizadas inspeções periódicas na rede de distribuição interna. Caso sejam realizadas, recomenda-se que sejam realizadas em períodos máximos de cinco anos, ou de acordo com definição da autoridade competente, podendo variar para menos em função de riscos decorrentes das situações construtivas e das condições ambientais.”
